感謝您選用了“安格斯”冷凍機，為了您能正確高效的使用，請?jiān)敿?xì)閱讀說明書。

一、安裝要求：

1、冷凍機安裝前請選擇地基平穩，四周空曠，暢通及避免腐蝕、污染、日曬、雨淋，方便安裝維修之場所；
2、根據冷凍機制冷量選用匹配的冷卻水塔。冷水機管路配管，請根據機身喉尺寸進行安裝，切勿將冷卻水管尺寸縮小，這樣會引起高壓超載，影響制冷效果及增加耗電量；
3、風冷式冷凍機請必須安裝在距離墻壁一米以上空間位置，以免造成散熱不良引起高壓過載影響制冷效果及增加耗電量。
注：（1）電源負載及接地部分，請依照相關法規施工！ （2）新安裝的冷凍機冷凍水管必須包保溫層！

二、開機準備
首次運轉冷凍機必須先檢查下列事項是否正確：
1、電源電壓及相數是否符合型號規格，請對照銘牌所示。[注3HP以上冷凍機
電源是采用三相五線，電壓380～415V/50HZ電源相位線分別為R、S、T，中性線（零線）N，接地導線為雙色線用E表示；機內設有錯缺相保護器,當在第一次開機時出現不亮燈或亮紅燈并顯示故障代碼及警號時，可將相線任意兩相對換接妥后合上開關即可；3HP以下冷凍機采用單相電源，電壓220-240V/50HZ電源相位線為L，中線為N，地線為E。]
2、冷凍水喉及冷卻循環水喉是否接通管路，并保持閥門打開；（請參考安裝示意圖）
3、先將冷凍水箱加滿水或其它冷凍介質后方可啟動水泵；（注：請根據要求來配用冷凍介質）
4、請留意冷卻水泵運行方向及水塔風機是否逆轉（如水泵是三相，逆轉須將電源相位線中任意二相對換，接妥后再把開關合上即可）。

三、操作順序
1、首先將總電源開關開啟ON位置；
2、開啟冷卻水塔和冷卻水泵開關，此時注意冷卻水出入口閥門必須打開（注：風冷式冷凍機無須配備冷卻水塔）。
3、再開啟冷凍機運行開關，此時冷凍水泵開始運行，請注意冷凍水出入口閥門必須打開，經延時開關延時后壓縮機會自動運行，請查視及調節所需溫度。
4、關機時，請依相反的順序操作關機即可。

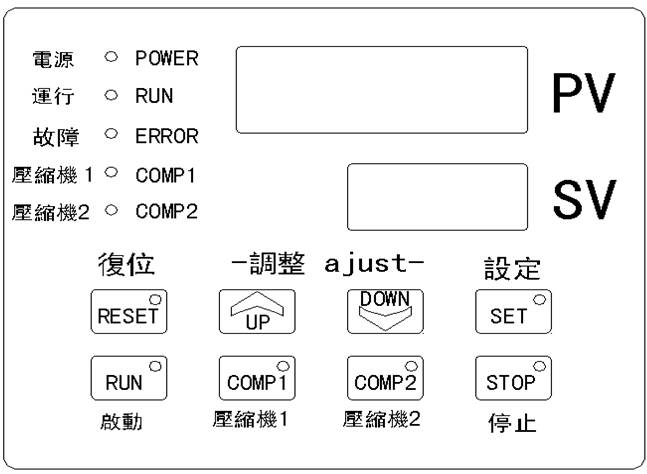

四、面板示意圖及操作說明

1、開機：
①打開冷凍機電箱內的空氣開關；
②按“PUMP”啟動鍵，開啟冷凍機，此時冷凍水泵啟動；
③按“COMP1”壓縮機1鍵、“COMP2” 壓縮機2鍵開啟壓縮機(如：只有一臺壓縮機時，按“COMP2” 壓縮機2鍵無效。)延時后起動壓縮機，左上角壓縮機運行指示燈綠燈亮起。同時冷卻風機運轉，（水冷式冷凍機的冷卻水塔和冷卻水泵在外部控制需預先起動）冷凍機進入運行狀態。

2、設定溫度調節：PV區為實際溫度顯示，SV區為設定溫度顯示。如：開機后SV窗口內設定溫度需要調整時按以下順序：
按“SET” 設定鍵，此時SV窗口內數字閃爍，此時進入設定狀態；
按調整鍵“UP”、“DOWN”調整到所需要的溫度后按“SET”設定鍵確認即可。

3、關機：按“STOP” 停止鍵關閉機器。如長時間不使用時，請關閉冷凍機電源并排掉水箱內或殼管式蒸發器內的冷凍介質。
注：能量調節：
①只有1個壓縮機時：在升溫過程中，當顯示溫度≥設定溫度+溫差時自動啟動壓縮機；在降溫過程中，當顯示溫度＜設定溫度+溫差時自動停止壓縮機。
②有2個壓縮機時：在升溫過程中，當顯示溫度＞設定溫度時自動啟動1臺壓縮機，當顯示溫度≥設定溫度+溫差時自動啟動2臺壓縮機，在降溫過程中，當顯示溫度＜設定溫度時，自動停止一臺，當顯示溫度＜設定溫度-溫差時全停止。

五、修改參數操作說明（在正常情況下無需操作此項）
上電后系統開始6S倒計時，面板上PV區顯示版本，SV區顯示時間，若沒有按“SET”鍵，倒計時后主程序開始工作。
1、主程序開始后，PV區顯示實際溫度，SV區顯示設定溫度，此時，按“SET”可以修改當前設定溫度，利用“UP”、“DOWN”修改，修改完后按“SET”鍵退出。
2、倒計時期間，如果按“SET”，將進入廠家參數設置狀態，輸入密碼“4561”，按下“UP”切換輸入順序，按下“DOWN”修改輸入的數字，密碼輸入后，再次按下“SET”進入?yún)?shù)設置接口，PV區顯示“Pr00”，表示項目0。此時利用“UP”、“DOWN”來選擇修改項目，選好后按“COMP1”可以進入該項目的修改，利用“UP”、“DOWN”來修改，修改好后，按“COMP1”保存后退出，按下“SET”退出參數設置界面。各項目說明見參數設置。
3、若有故障PV區顯示“ERR”，SV區顯示故障代碼。請按故障代碼在“七中故障代碼說明表”查找相應的故障說明，按“RESET”鍵可以消音，排除故障后，請按“RESET”鍵復位故障。
4、“COMP1”和“COMP2”是分別允許壓機1、壓機2開啟的按鍵，壓機若被允許開啟，則相應按鍵上的LED指示燈被點亮；若不允許開啟，則相應的壓機不會開啟，按鍵上的LED燈也不亮，只用在機組運行的時候，“COMP1”和“COMP2”按鍵才有效，當“COMP 1”和“COMP 2”有效時，按下該鍵，對應的LED燈點亮，再按下LED燈熄滅。
5、指示燈：POWER電源指示燈，RUN機組運行狀態指示燈，COMP1壓機1運行狀態指示燈，COMP2壓機2運行狀態指示燈，ERROR表示有故障指示燈。
6、在主界面長按下“SET”鍵，進入設置溫度功能鎖定與否設置項，輸入密碼“0021”，方法見以上第2項，然后按下“SET”進入設置接口，按下“UP”和“DOWN”修改參數，“LOCK”為鎖定，“OFF”為不鎖定。再次按下“SET”鍵退出。
六、參數設置表

項目名	默認值（最大～最小值）	參數設置說明
F-00	OFF（OFF～LOCK）	設定廠家參數設置功能鎖定與否（OFF：不鎖，LOCK：鎖?。?/p>
F-01	OFF（ON～OFF）	相位檢測常開或常閉設置（OFF：常開，ON：常閉）
F-02	OFF（ON～OFF）	壓縮機高壓（OFF：常開，ON：常閉）
F-03	OFF（ON～OFF）	壓縮機低壓（OFF：常開，ON：常閉）
F-04	OFF（ON～OFF）	壓縮機過載（OFF：常開，ON：常閉）
F-05	OFF（ON～OFF）	水位開關（OFF：常開，ON：常閉）
F-06	OFF（ON～OFF）	冷凍泵過載（OFF：常開，ON：常閉）
F-07	OFF（ON～OFF）	線控開關（OFF：常開，ON：常閉）
F-08	OFF（ON～OFF）	冷卻水泵過載/冷卻風機過載（OFF：常開，ON：常閉）
F-09	OFF（ON～OFF）	防凍開關（OFF：常開，ON：常閉）
F-11	OFF（ON～OFF）	設置控制溫度功能鎖住與否設置項（OFF：不鎖，ON：鎖住）
F-12	OFF（ON～OFF）	線控開關類型（OFF：撥動，ON：脈沖）
F-14	30.0℃（0℃～100.0℃）	控制溫度所能設定的最大值（僅在進入主界面后有效）
F-15	5.0℃（-20.0℃～100.0℃）	控制溫度所能設定的最小值（僅在進入主界面后有效）
F-16	0.0℃（-9.0℃～9.0℃）	溫度補償
F-17	4.0℃（-20.0℃～100.0℃）	出水溫度過低保護（溫度＜此設定值，報警）
F-18	12.0℃（-20.0℃～100.0℃）	設定的控制溫度
F-19	1.0℃（00.℃～100.0℃）	控制溫差（能量調節中使用）
F-20	備用
F-21	2（1～2）	壓縮機個數
F-22	NO（NO～US）	報警輸出方式選擇（NO：有故障就輸出，US：消音后不輸出）
F-23	NO（NO～US）	來電自啟動功能使用與設置（NO：不使用，US：使用）
F-25	10秒（0秒～255秒）	冷凍水泵啟動后延時
F-26	10秒（0秒～255秒）	冷卻水泵/冷卻風機啟動后延時
F-27	180秒（0秒～255秒）	壓縮機防頻繁啟動延時
F-28	10秒（0秒～255秒）	水流不足故障檢測延時
F-29	2秒（0秒～255秒）	一般故障檢測延時
F-30	2秒（0秒～255秒）	相位故障檢測延時
F-31	5秒（0秒～255秒）	能量調節周期（能量調節的間隔周期）
F-32	10秒（0秒～255秒）	機組啟動后延時檢測水位開關時間設置（機組至少運行此段時 間后才允許檢測水位開關）
F-33	60．0℃（0℃～100.0℃）	出水溫度超過此值就報警
F-34	5．0℃（-20℃～20.0℃）	出水溫度＜【F-33】-【F-34】，才允許復位溫度過高報警保護
F-35	20秒（0秒～255秒）	壓縮機低壓檢測延時
F-36	5秒（0秒～255秒）	壓縮機低壓報警延時
F-37	0小時（0小時～255小時）	壓縮機單獨運行切換時間

七、故障代碼說明

故障代碼	故障名稱	說明
1	錯相保護故障	三相電源故障（錯相/漏相/逆相）
2	1號壓縮機高壓	停1號壓縮機
3	1號壓縮機低壓
4	1號壓縮機過載
5	2號壓縮機高壓	停2號壓縮機
6	2號壓縮機低壓
7	2號壓縮機過載
9	冷凍水泵過載	冷凍水泵負荷太大（停機組）
10	冷卻水泵過載（風機過載）	冷卻泵負荷太大（停所有壓縮機和冷卻泵，冷凍泵不停）
8	水位開關	保護機組，當出現其中任何一種或幾種故障時， 停所有壓機和冷卻泵，冷凍泵不停
11	出水溫度過低
12	出水探頭開路
13	出水探頭短路
14	防凍故障	保護機組，當出現其中任何一種或幾種故障時， 停所有壓機和冷卻泵，冷凍泵不停
15	出水溫度過高

八、操作注意事項
1、冷凍水泵不可在水箱內無水的情況下運轉；(7.5HP以上機型,水箱內裝有水位保護,當水位太低時或水箱內無水時,水泵會自動停止運行,并顯示水位故障代碼及警號。)
2、操作開關請盡量避免連續切換；
3、冷凍水溫度達到設定溫度時，壓縮機會自動停止運行，此屬正?，F(xiàn)象；
4、溫度開關應避免設定在5℃以下，防止蒸發器結冰；（低溫冷凍機除外）
5、為確保制冷效果，保持最佳狀態，請定期清洗冷凝器、蒸發器及水過濾器。
注：如出現故障報警請立即關機，按第七項和第十項所列方法排出故障后方可開機?；蚣皶r通知維修人員處理。
附注（一）：
散熱不良及處理方法
當冷凝器散熱不良時，壓縮機效率低，運轉電流提高，當風冷式高壓壓力升至24kg/cm2 ，水冷式高壓壓力升至20kg/cm2，壓縮機受高壓開關保護跳脫，壓縮機停止運轉，散熱不良高壓過載并顯示故障代碼或故障指示，此時請檢視冷卻塔循環水是否正常，冷卻水溫是否過高，冷卻塔風扇、水泵是否運轉，冷卻水閥門是否完全打開（風冷式請檢查散熱器是否臟堵），以上正常后再按復位按扭（REST）或關機重啟即可正常運轉。如經常出現高壓過載情況，請盡快安排清洗冷凝器。
附注（二）
冷媒不足低壓處理方法：
1、當水溫在5℃以上時，低壓表壓力顯示低于2k g/cm2時，即表示冷媒不足，先將漏冷媒的地方進行補漏處理再更換干燥過濾器重新抽真空，充適當冷媒。
2、當發現漏冷媒部分浸于水中，請立即停止冷凍機運行，速將水箱內水排除掉，盡快通知公司派人員處理維修，以免壓縮機將水吸入系統中造成更嚴重?fù)p壞。
附注（三）
高低壓是否正常
水冷式壓縮機正常運行時高壓壓力顯示12.5～15k g/cm2為最佳，（風冷式14～17k g/cm2為最佳）但不得高于19.5k g/cm2，當水冷式壓力高于19.5kg/cm2，風冷式壓力高于24k g/cm2時，高壓開關跳脫請依附注（一）處理，低壓以3.1～4.5k g/cm2為最佳，但不得低于2k g/cm2，低于2k g/cm2低壓跳脫請依附注（二）處理。
當壓縮機運行時高壓和低壓兩者壓差極少或相等時，即表示壓縮機本身閥片破損和斷裂，請立即停止運轉并通知公司派人處理。請注意以上狀況是當壓縮機運行時，如沒有運行高低壓平衡仍屬正常狀況。
附注（四）：
當故障指示燈及保護開關全部正常時，壓縮機不能啟動，請檢查：
1、溫度開關是否調得太高，或損壞；
2、切換開關是否損壞；
3、防凍開關是否損壞；
4、壓力開關是否跳脫或損壞；
5、壓縮機過載保護器是否損壞或跳脫；
6、電磁繼電器線圈是否損壞及過載保護器是否損壞；
7、水箱內是否液位過低；
8、請檢查冷凍水水流量開關是否損壞;
注:以上控制開關或線路有故障即壓縮機就不能運轉。

九、維護與保養
1、定期清洗冷凝器、蒸發器，使整機保持良好運轉；
2、保持冷卻塔清潔干凈，定期清洗，冷卻塔內不得有雜物及其它障礙物；
3、風冷式冷凍機請保持散熱器表面清潔干凈，并定期清洗，使機器保持良好的性能。

十、故障排除方法：


狀 態	原 因	故障排除
電源正常 整機不能運轉	①保險絲熔斷 ②逆向繼電器故障	①更換備用保險絲 ②更換逆向繼電器
電源開關跳脫	①電源負載線路接地或短路 ②壓縮機、泵浦、馬達故障接地	①換新處理 ②檢查后，如確定故障，更換或修理
逆相	①泵浦、壓縮機及風扇逆轉 ②缺相	①將電源相線中任意兩相調換 ②用萬用表測量三相電源是否正常查看電源線是否斷掉
散熱不良 故障指示燈亮	①高壓開關跳脫 ②高壓開關損壞	①清潔冷凝器，空氣保持40℃以下，請依照附注〈一〉處理 ②更換新的壓力開關
冷媒不足 故障指示燈亮	①冷媒不足低壓跳脫 ②蒸發器結冰 ③溫控器不準或傳感器失靈	①依附注﹤二﹥處理 ②查看膨脹水箱是否缺水，循環泵浦是否運轉，待正常后，手動復位低壓開關或關機重啟； ③如蒸發器結冰，請將冰水排出，再加溫水，使冰溶化。 ④換新或修理。 注：不可用硬物敲打冰塊如擊穿銅管進水，將使壓縮機損壞。
過載 故障指示燈亮	①電壓異常； ②馬達、泵浦、壓縮機軸成損壞； ③散熱不良 ④超載繼電器過小或調節值太低； ⑤線路接點不良或松動	①三相電源壓降或電壓不穩及缺相，請調整電壓及查缺相原因； ②更換新軸成或換新； ③請依附注﹤一﹥處理； ④換大或依正常值調高； ⑤鎖緊
故障指示未亮但壓縮機無法運轉	保護裝置跳脫	請依附注四處理
冰水槽水不冷 或低壓跳脫	①容量不足； ②冷媒不足； ③冷媒阻塞； ④閥片破裂； ⑤溫度開關設定太高； ⑥溫度開關故障； ⑦散熱不良 ⑧傳感器失靈	①加大主機容量； ②依附注﹤?cè)兲幚恚?br />③更換阻塞部分如干燥劑或膨脹閥真空處理再充填冷媒； ④更換壓縮機，由附注﹤?cè)兣卸ǎ?br />⑤把溫度調低； ⑥換新； ⑦效率低請依附注〈一〉處理； ⑧更換新
缺水 水流量不足	①水箱內水量不足； ②管路水流過小	①往水箱里加水； ②檢查每個閥門是否開啟到最大

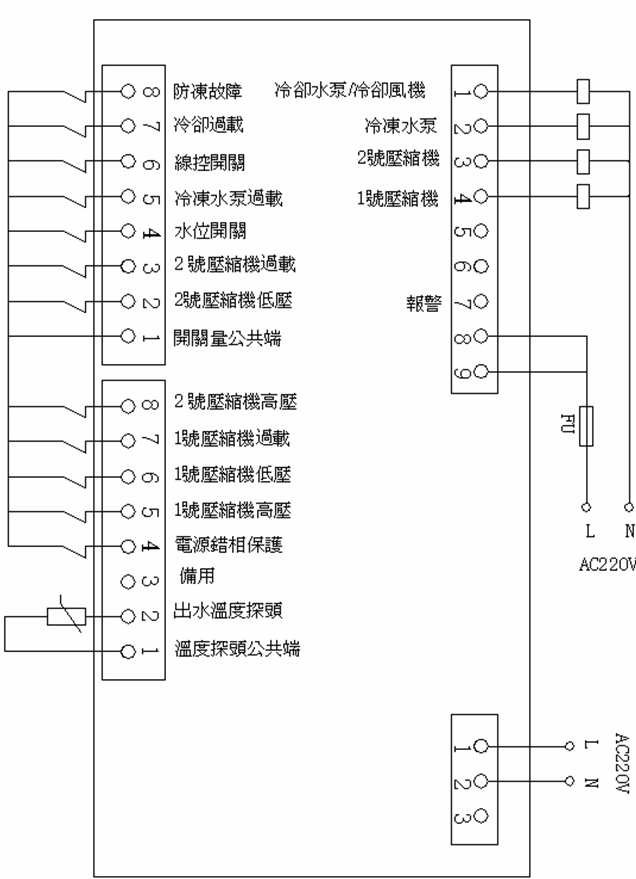

一、電器連接示意圖

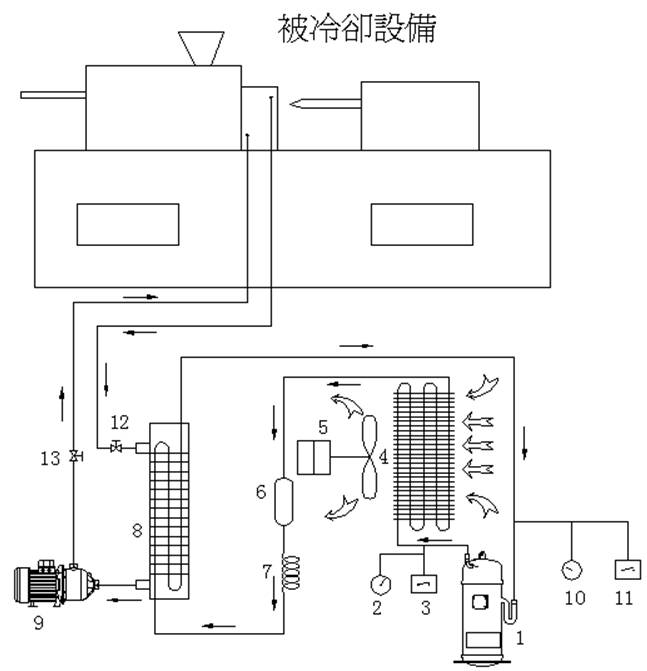

十二、風冷式冷凍機內部結構示圖



1．壓縮機	7．毛細管（膨脹閥）
2．高壓表	8．蒸發器
3．高壓保護器	9．水泵
4．冷凝器	10．低壓表
5．冷卻風機	11．低壓保護器
6．干燥過慮器	12.13．水路閥門開關

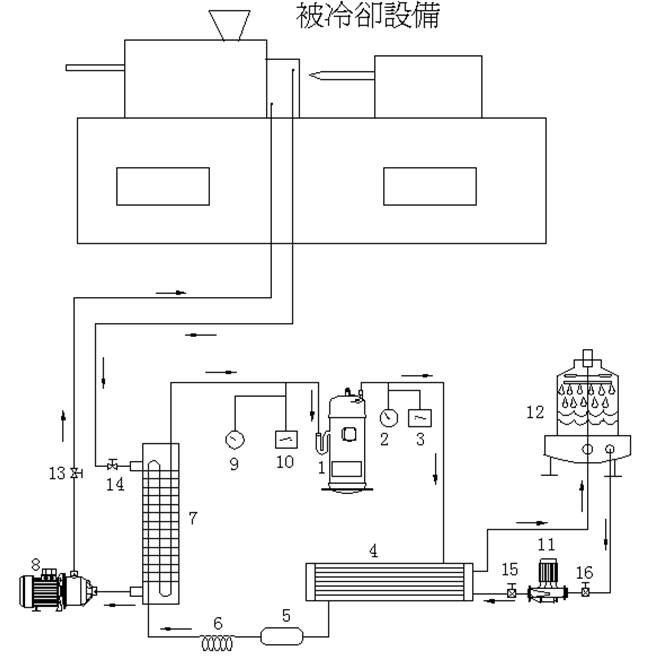

十三、水冷式冷凍機內部結構示意圖





1．壓縮機	8．冷凍水泵
2．高壓表	9．低壓表
3．高壓保護器	10．低壓保護器
4．冷凝器	11．冷卻水泵
5．干燥過慮器	12．冷卻水塔
6．毛細管（膨脹閥）	13、14、15、16．水路閥門開關
7．蒸發器

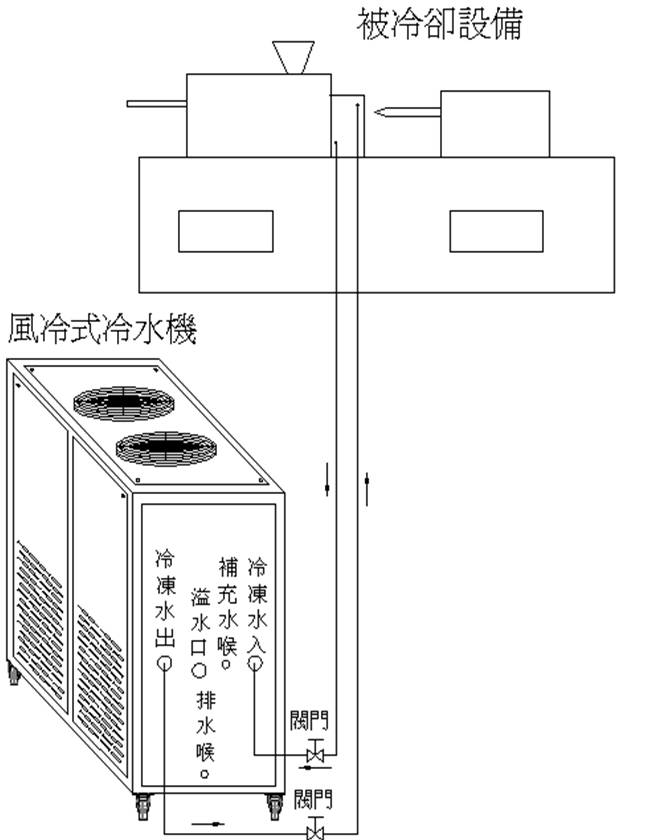

十四、風冷式冷水機安裝示意圖

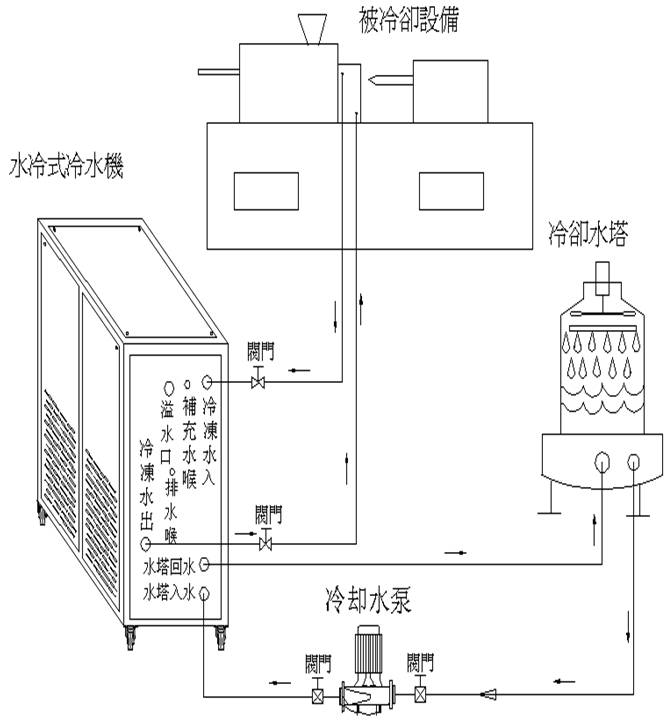

十五、水冷式冷水機安裝示意圖
